硅碳棒電爐控制裝置的改進

2019-11-27

次

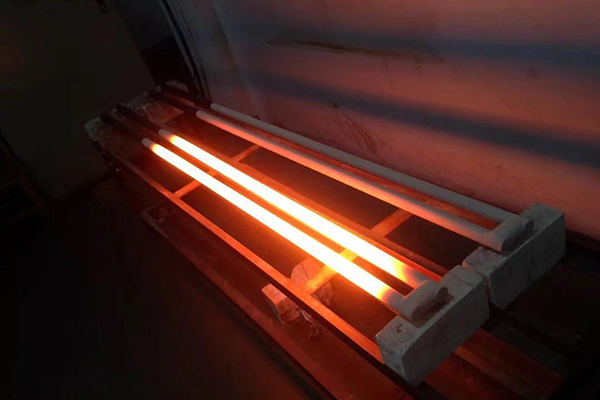

陶瓷行業廣泛使用硅炭棒電爐作為化驗、燒制結晶釉產品以及其它方面用途的加熱爐。由于產品燒成曲線和在不同的溫度下維持硅炭棒產生恒定的或設計要求的發熱a的端要，必須隨時改變供給硅炭棒的電壓(或電流)。目前，使用比較廣泛的仍是改變電爐變壓器( 自耦變壓器)的抽頭以供出不間的電壓檔級來達到調壓的目的。例如在SRJX- - 8- 13型電爐中，使用組合開關或轉換開關切換自耦變壓器的繞組。但是在使用定型生產的檔次較多的電爐變壓器，特別是電爐功率較大的情況下，利用組合開關就無法進行工作了。

電路工作原理如下:

按動1AE電流經1C,一7C3- 1AI. -1C-7O4形成回路，此時1C動作，1C3斷開，電流流經2AH2 r TAH2 -1C:一1C一704使1(:自鎖，1AR失去作用。同時由于10斷開，其它接觸器不能吸合，電爐按第1檔供電。如果需要變換檔次，則按動其它按鈕如3AI,則由于3AN2分斷，10爐按第1檔供電。如果需要變換檔次，則按動其它按鈕如3AN,則由于3AN2分斷，1C釋放，檔停止工作。同時10*閉合電流仍按上述途徑相應經觸頭流通，3C吸合，第I檔工作。常閉觸頭，tC,~7(: 3,1<: 4~7<: 4的設置，不僅保證了各接觸器間的互鎖，而且當主觸頭燒毛有粘連現象或接觸器有延遲緩放現象時，也有效地保證了設備及工作的可恭性。我所一臺RJX 50-13電爐，使用CJ10- 100 A交流接觸器，運用上述控制方式，幾年來一直運行良好。
